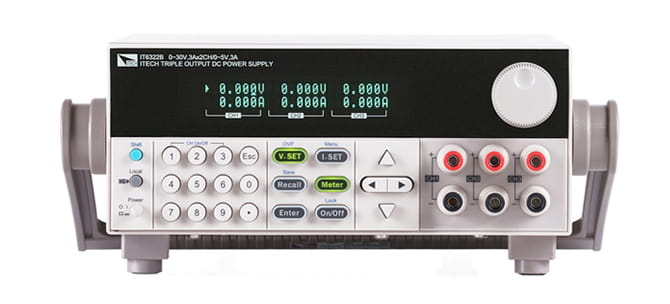

ITECH IT6322A - trójkanałowy zasilacz DC (90 W/90 W/15 W, 30 V/30 V/5 V, 3 A/3 A/3 A) seria IT6300
Opis
IT6322A - trójkanałowy zasilacz DC, własności:
• Napięcie wyjściowe stałe regulowane od 0 V do 30 V w dwóch kanałach i od 0 do 5 V w trzecim kanale
• Prąd wyjściowy regulowany od 0 do 3 A w trzech kanałach
• Maksymalna moc wyjściowa równa 90 W w dwóch kanałach i 15 W kanale trzecim
• Wysoka rozdzielczość ustawiania napięcia i prądu wyjściowego (1 mV/1 mA), doskonała dokładność i stabilność sygnału wyjściowego
• Możliwość regulowania napięcia i prądu za pomocą pokrętła lub za pomocą przycisków ze strzałką
• Przyciski funkcyjne z podświetleniem LED
• Małe tętnienia i zakłócenia
• Niewielkie rozmiary, obudowa połowy modułu 2U
• Czytelny wyświetlacz VFD (próżniowa lampa fluorescencyjna) o dużym kontraście
• Dwa rodzaje pracy "local" (lokalny - tryb domyślny) i "remote" (zdalny) - w trybie zdalnym obsługę zasilacza przejmuje połączony z nim komputer
• Możliwość pracy w połączeniu szeregowym, równoległym i w trybie śledzenia (track)
• Przełącznik wyłączania/włączania stopnia wyjściowego zasilacza, funkcja pamięci stanu wyłączenia
• Funkcja pomiaru zdalnego (remote sense) ze stabilizacją napięcia wyjściowego bezpośrednio na obciążeniu - kompensacja spadku napięcia na przewodach łączących zasilacz z obciążeniem
• Ograniczona ochrona przed przekroczeniem dopuszczalnego napięcia wyjściowego i temperatury
• Chłodzenie wnętrza zasilacza za pomocą inteligentnego wentylatora, o mniejszym zużyciu energii i hałasie
• Wbudowane interfejsy komunikacyjne: seria IT6300A: USB i RS232; IT6300B: USB, GPiB i RS232; IT6300C: LAN, USB i GPiB
• Możliwość monitorowania z komputera
• Możliwość kalibrowania za pomocą programu
• Nieulotna pamięć o pojemności 36 grup, w których można pomieścić różne stany pracy zasilacza. Wszystkie zapisywane parametry można podzielić na cztery grupy, w każdej zaś można zgromadzić 9 różnych stanów pracy (od 1. do 9.)
• Układ czasowy (timer) do sterowania czasem wyprowadzania napięcia (od 0,1 do 99999,9 s)
Tryb śledzenia (track) - wyprowadzanie synchroniczne
W tryb śledzenia można wprowadzić kanał 1. i 2., 2 i 3. lub wszystkie trzy kanały 1., 2. i 3. Jeśli zmieni się parametr jednego kanału, to odpowiadające parametry w pozostałych kanałach zostaną zmienione wprost proporcjonalnie. Na przykład: ustawić napięcie i prąd w kanałach 1. i 2. tak, aby w kanale 1. miały wartość 4 V, 1 A; a w kanale 2. - 8 V, 2 A. Wprowadzić kanały 1. i 2. w tryb śledzenia, przy wyłączonym wyjściu. Wstępne wskazania wyświetlacza będą, jak na poniższym rysunku:
Jeśli następnie w trybie ustawiania napięcie kanału 1. ustawi się na 2 V, to napięcie kanału 2. będzie automatycznie synchronizowane na 4 V (proporcjonalnie)
Przegląd podstawowych własności zasilaczy serii IT6300
| Model | Napięcie/prąd/moc | Interfejsy | Zabezpieczenia | Operacje na kanałach |
| IT6322 | 30 V/3 A/90 W* 5 V/3 A/15 W** |
Opcjonalne: USB, GPiB, RS232 |
Ograniczone napięcie, ograniczony prąd i OTP | Połączenie szeregowe lub równoległe |
| IT6302 | 30 V/3 A/90 W* 5 V/3 A/15 W** |
Opcjonalne: USB, RS232 | ||
| IT6322A | 30 V/3 A/90 W* 5 V/3 A/15 W** |
USB, RS232 | OVP, OTP | Połączenie szeregowe lub równoległe, synchronizacja |
| IT6322B | 30 V/3 A/90 W* 5 V/3 A/15 W** |
USB, GPiB, RS232 | OVP, OTP | Połączenie szeregowe lub równoległe, synchronizacja |
| IT6322C | 30 V/3 A/90 W* 5 V/3 A/15 W** |
USB, LAN | OVP, OTP | Połączenie szeregowe lub równoległe, synchronizacja |
| IT6332A | 30 V/6 A/180 W* 5 V/3 A/15 W** |
USB, RS232 | OVP, OTP | Połączenie szeregowe lub równoległe, synchronizacja |
| IT6332B | 30 V/6 A/180 W* 5 V/3 A/15 W** |
USB, GPiB, RS232 | OVP, OTP | Połączenie szeregowe lub równoległe, synchronizacja |
| IT6332C | 30 V/6 A/180 W* 5 V/3 A/15 W** |
USB, LAN | OVP, OTP | Połączenie szeregowe lub równoległe, synchronizacja |
| IT6333A | 60 V/3 A/180 W* 5 V/3 A/15 W** |
USB, RS232 | OVP, OTP | Połączenie szeregowe lub równoległe, synchronizacja |
| IT6333B | 60 V/3 A/180 W* 5 V/3 A/15 W** |
USB, GPiB, RS232 | OVP, OTP | Połączenie szeregowe lub równoległe, synchronizacja |
| IT6333C | 60 V/3 A/180 W* 5 V/3 A/15 W** |
USB, LAN | OVP, OTP | Połączenie szeregowe lub równoległe, synchronizacja |
Uwagi: * Kanał 1. i kanał 2., ** Kanał 3., OVP - zabezpieczenie przed przekroczeniem dopuszczalnego napięcia wyjściowego, OTP - zabezpieczenie przed przekroczeniem dopuszczalnej temperatury
Akcesoria dostarczane w komplecie fabrycznym zasilacza: przewód zasilający, przewód USB
Akcesoria opcjonalne:
IT-E135 - interfejs komunikacyjny GPiB izolowany optycznie,
IT-E123 - interfejs komunikacyjny RS485 izolowany optycznie,
IT-E121 - interfejs komunikacyjny RS232 izolowany optycznie,
IT-E122 - interfejs komunikacyjny USB izolowany optycznie,
IT-E151A - zestaw do montażu w regale 19"
IT-E151 - zestaw do montażu w regale 19"
IT-E33620-OO- komplet przewodów pomiarowych zakończonych po obu stronach zakończeniami zaokrąglonymi (czerwony i czarny, 360 A/2 m),
IT-E30312(20)-YY- komplet przewodów pomiarowych zakończonych po obu stronach konektorami widełkowymi (czerwony i czarny, 30 A/1,2 m (2 m)),
IT-E30320-YY- komplet przewodów pomiarowych zakończonych po obu stronach konektorami widełkowymi (czerwony i czarny, 30 A/2 m (2 m)),
IT-E30615-OO- komplet przewodów pomiarowych z zakończeniami zaokrąglonymi, po obu stronach (czerwony i czarny, 60 A/1,5 m),
IT-E31220-OO- komplet przewodów pomiarowych z zakończeniami zaokrąglonymi, po obu stronach (czerwony i czarny, 120 A/2 m),
IT-E32410-OO- komplet przewodów pomiarowych z zakończeniami zaokrąglonymi, po obu stronach (czerwony i czarny, 240 A/1 m),
IT-E32420-OO- komplet przewodów pomiarowych z zakończeniami zaokrąglonymi, po obu stronach (czerwony i czarny, 240 A/2 m),
Dane techniczne zasilacza IT6322A
| Wartości znamionowe (0 ºC - 40 ºC) | Kanał 1. | Kanał 2. | Kanał 3. | |
| Napięcie | 0 - 30 V | 0 - 30 V | 0 - 5 V | |
| Ograniczenie napięcia | 31 V | 31 V | 6 V | |
| Prąd | 0 - 3 A | 0 - 3 A | 0 - 3 A | |
| Moc maksymalna | 90 W | 90 W | 15 W | |
| Współczynnik stabilizacji od zmian obciążenia ±(% wielkości wyprowadzanej + offset) (zmiana od 10% do 90% pełnego obciążenia |
Napięcie | ≤ 0,01% + 3 mV | ||
| Prąd | ≤ 0,1% + 3 mA | |||
| Współczynnik stabilizacji od zmian sieci zasilającej ±(% wielkości wyprowadzanej + offset) (zmiana od 198 V do 242 V AC) |
Napięcie | ≤ 0,01% + 3 mV | ||
| Prąd | ≤ 0,1% + 3 mA | |||
| Rozdzielczość ustawiania wstępnego (setupu) | Napięcie | 1 mV | ||
| Prąd | 1 mA | |||
| Rozdzielczość potwierdzania odczytu | Napięcie | 1 mV | ||
| Prąd | 1 mA | |||
| Dokładność ustawiania wstępnego (setupu) (jeden rok, 25 ºC ± 5 ºC) ±(% wielkości wyprowadzanej + offset) |
Napięcie | ≤ 0,03% + 10 mV | ||
| Prąd | ≤ 0,1% + 5 mA | |||
| Dokładność potwierdzania odczytu (jeden rok, 25 ºC ± 5 ºC) ±(% wielkości wyprowadzanej + offset) |
Napięcie | ≤ 0,03% + 10 mV | ||
| Prąd | ≤ 0,1% + 5 mA | |||
| Tętnienia (20 Hz - 20 MHz) | Napięcie | ≤ 3 mV międzyszczytowe | ||
| Napięcie | ≤ 1 mV skuteczne | |||
| Prąd | ≤ 3 mA, skuteczny | |||
| Współczynnik temperaturowy ustawiania wstępnego (od 0 ºC do 40 ºC) ±(% wielkości wyprowadzanej + offset) |
Napięcie | ≤ 0,03% + 10 mV | ||
| Prąd | ≤ 0,1% + 5 mA | |||
| Współczynnik temperaturowy potwierdzania odczytu (od 0 ºC do 40 ºC) ±(% wielkości wyprowadzanej + offset) |
Napięcie | ≤ 0,03% + 10 mV | ||
| Prąd | ≤ 0,1% + 5 mA | |||
| Dokładność ustawiania wstępnego przy pracy przy połączeniu równoległym ±(% wielkości wyprowadzanej + offset) |
Napięcie | ≤ 0,02% + 5 mV | ||
| Prąd | ≤ 0,1% + 20 mA | |||
| Pamięć | Zapis/odczyt | 36 grup | ||
| Układ czasowy (timer) | Funkcja | Timer sygnału wyjściowego | ||
| Ustawianie czasu | 0,1 - 99999,9 s | |||
| Rozdzielczość | 0,1 s | |||
| Maksymalna moc pozorna | 750 VA | |||
| Zakres temperatur otoczenia pracy | od 0 °C do 40 °C | |||
| Wymiary [mm] | 255 (długość) x 365,3 (szerokość) x 108,7 (wysokość) | |||
| Masa (netto) | 7,7 kg | |||
