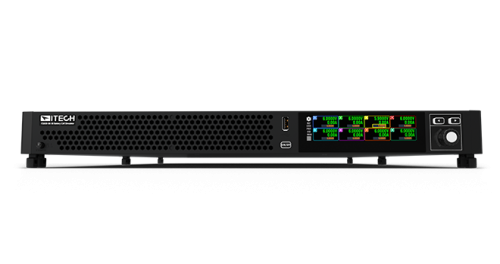

ITECH IT2606-06-01 Wielokanałowy symulator ogniw i tester BMS (6 V / ±1 A / 6 W × 8CH) seria IT2600
Opis
ITECH IT2600 Series - Wielokanałowy symulator ogniw i tester BMS
Seria ITECH IT2600 to zaawansowane, wielokanałowe symulatory ogniw akumulatorowych przeznaczone do testowania systemów BMS, walidacji pakietów bateryjnych oraz aplikacji HIL (Hardware-in-the-Loop). Każde urządzenie oferuje 8 niezależnych, galwanicznie izolowanych kanałów, umożliwiających symulację napięcia, prądu oraz rezystancji wewnętrznej pojedynczych ogniw. Platforma wspiera testy balansowania, symulację uszkodzeń oraz modelowanie różnych typów baterii. Dzięki obsłudze interfejsów CAN, LAN i USB oraz możliwości rozbudowy do 200 kanałów stanowi kompleksowe rozwiązanie dla nowoczesnych laboratoriów i stanowisk testowych.

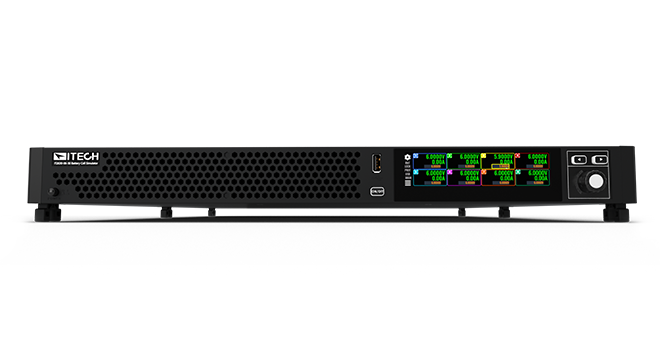

Wielokanałowy symulator ogniw i tester BMS IT2606-06-01 (6 V / ±1 A / 6 W × 8 kanałów).
Podstawowy model serii IT2600 przeznaczony do precyzyjnej symulacji ogniw i testów BMS niewymagających wysokich prądów. Oferuje rozdzielczość do 0,1 mV i 10 nA, umożliwiając dokładną weryfikację układów monitorowania baterii oraz algorytmów zarządzania energią. Idealny do laboratoriów badawczo-rozwojowych i zastosowań edukacyjnych.
Przegląd produktu
-
IT2606-06-01
- Napięcie: 0-6 V
- Prąd: ±1 A
- Moc: 6 W/kanał
- 8 izolowanych kanałów w obudowie 1U.
- Symulacja ogniw Li-Ion, NiMH, NiCd i modeli użytkownika.
- Testy balansowania aktywnego i pasywnego.
- Symulacja zwarć, rozwarć i odwrotnej polaryzacji.
- Interfejsy USB, LAN, CAN oraz Digital I/O.
- Możliwość rozbudowy do 200 kanałów.
- Integracja z systemami ATE i HIL
Możliwości symulacji ogniw
- Wbudowane modele akumulatorów litowo-jonowych, niklowo-wodorkowych, niklowo-kadmowych i innych
- Modele obwodów równoważnych od 1. do 5. rzędu oraz model rezystancji wewnętrznej
- Zdefiniowane przez użytkownika zależności SOC-OCV-RES z możliwością importu/eksportu plików CSV
- Dokładność napięcia z dokładnością do 1 mV
- Rozszerzenie szeregowe do maksymalnie 200 kanałów
- Bardzo niskie tętnienia wyjściowe, nawet do 0,5 mVrms
- Symulacja sinusoidalnych tętnień napięcia prądu stałego i przemiennego w zakresie od 1 do 1000 Hz, do 100 mVpp
- Opcjonalny system testowy ITS5800 BMS do zsynchronizowanej symulacji napięcia ogniwa, czujnika temperatury, izolacji, wstępnego ładowania oraz interakcji komunikacyjnych
Integracja i walidacja
- Testy równoważenia aktywnego/pasywnego
- Symulacja uszkodzeń typu obwód otwarty, zwarcie i odwrócona polaryzacja
- Siedem w pełni konfigurowalnych cyfrowych kanałów wejścia/wyjścia
- Oscyloskop: przetwarzanie cyfrowe 100 kHz i głębokość pamięci 600 kpts
- Rejestrator danych: minimalny interwał pomiarowy 20 µs
- Programowanie listowe z maksymalnie 2000 kroków
- Bezpłatne oprogramowanie sterujące PV2600 do scentralizowanego sterowania wielokanałowego i integracji z ATE
- Standardowe interfejsy CAN, LAN i USB; obsługa integracji HIL
- Obsługa protokołów SCPI, CANopen i Modbus
Podstawowe testy ładowania/rozładowywania
- Rozdzielczość prądu 10 nA
- Testy ładowania, rozładowywania oraz cykli ładowania/rozładowywania
- Warunki odcięcia oparte na napięciu, prądzie, czasie, pojemności, energii i liczbie cykli
- Współpraca z oprogramowaniem do testowania akumulatorów IT9320 w celu zaawansowanej analizy danych i generowania raportów
Zabezpieczenia i bezpieczeństwo
- Zabezpieczenia OVP, UVP, OCP i OTP oraz sygnalizacja odwrotnej polaryzacji
Porównanie produktów z serii IT2600
| Wersja | Zakres napięcia | Zakres prądu | Moc | Rozmiar obudowy |
| IT2606-06-01 | 0-6 V | ±1 A | 6 W | 1U |
| IT2618-06-03 | 0-6 V | ±3 A | 18 W | 1U |
| IT2630-06-05 | 0-6 V | ±5 A | 30 W | 1U |
* W razie potrzeby większej mocy należy kontaktować się w sprawie dostępności.
Prezentacja funkcji

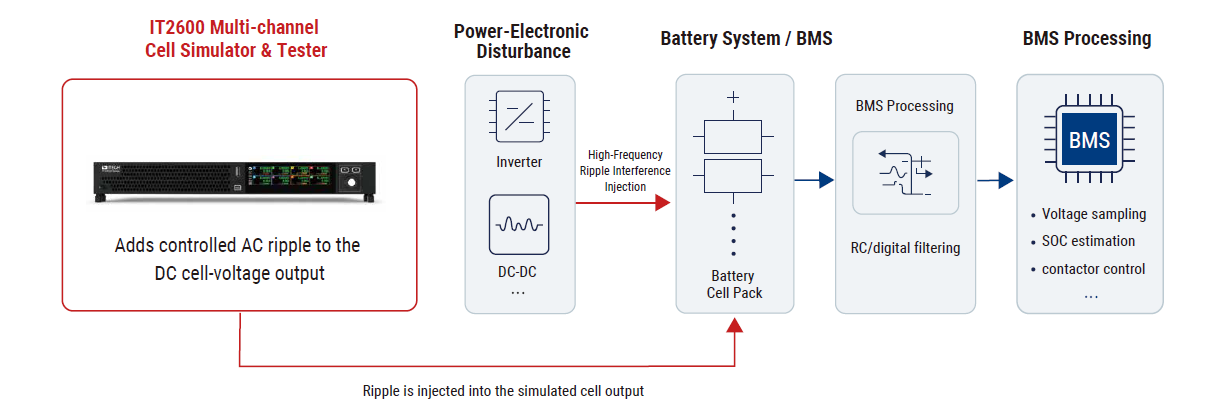

Symulacja tętnień napięcia
Kontrolowane tętnienia sinusoidalne na poziomie ogniwa w zakresie od 1 do 1000 Hz, do 100 mVpp, z wyjściem DC+AC
Symulacja tętnień polega na nałożeniu kontrolowanego sygnału prądu przemiennego – zazwyczaj sinusoidalnego – na wyjściowe napięcie stałe ogniwa symulatora. Pozwala to odtworzyć tętnienia generowane w rzeczywistych systemach akumulatorowych przez falowniki, przetwornice DC/DC i inne urządzenia elektroniki mocy. Głównym celem jest weryfikacja zdolności filtra front-end systemu BMS – w tym filtrów RC i algorytmów filtrowania cyfrowego – do eliminowania zakłóceń spowodowanych tętnieniami. Pomaga to zapewnić dokładne próbkowanie napięcia ogniwa w warunkach wysokich tętnień oraz zmniejsza ryzyko błędów w szacowaniu stanu naładowania (SOC), nieprawidłowych działań styczników i innych reakcji związanych z bezpieczeństwem.

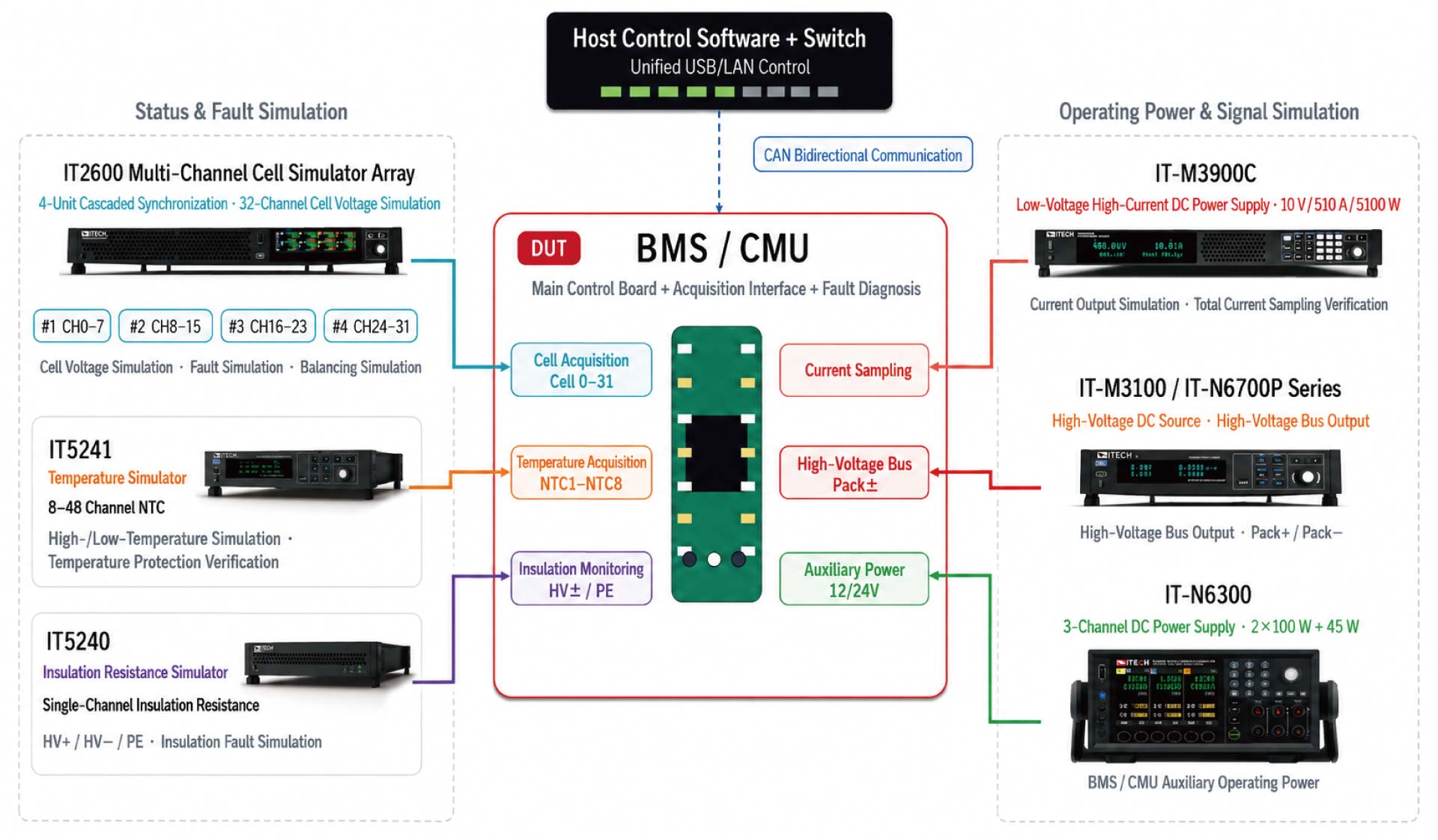

Od skoordynowanych przyrządów do kompleksowego testowania BMS
Jedna platforma oprogramowania, trzy kategorie zasobów testowych
PV2600 centralnie wyświetla stan kanałów i konfiguruje w trybie wsadowym napięcie, stan naładowania (SOC), rezystancję wewnętrzną oraz modele akumulatorów. Dzięki ujednoliconym sekwencjom testowym koordynuje pracę urządzeń IT2600, IT5241 i IT5240, umożliwiając wspólną zmianę warunków napięcia, temperatury i izolacji, co ułatwia konfigurację, wykonywanie i odtwarzanie złożonych scenariuszy BMS.
- Scentralizowane wyświetlanie stanu i ustawienia zbiorcze dla maksymalnie 200 kanałów
- Ujednolicone sekwencjonowanie w wielu przyrządach
- Skoordynowane zmiany napięcia, temperatury i izolacji
Akcesoria
- Kabel Ethernet 2 m (akcesorium) – kompatybilny z serią IT2600...

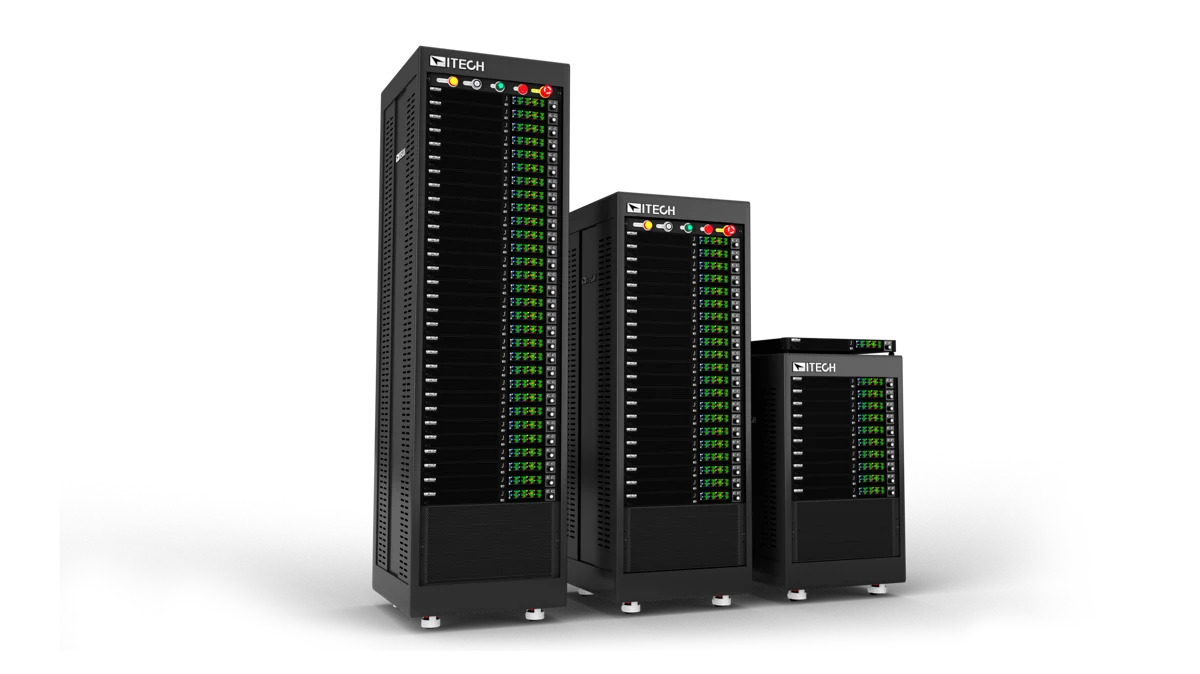

- Szafa IT (opcjonalna) – szafa IT 15U/27U/37U
- Prosty przewód USB (akcesorium) – służy do komunikacji przez port USB...
- IT-E157D Uchwyt do montażu w szafie innej niż ITECH...
- IT-E157C Uchwyt do montażu w szafie ITECH... Uchwyt do montażu w szafie serii IT2600...
- Przewód zasilający AC (akcesorium) Kompatybilny z serią IT2600
