ITECH IT8902L-1200-80 - obciążenie elektroniczne DC (2kW, 1200 V, 80 A) seria IT8900G/L

Szybkie elektroniczne obciążenie DC o dużej mocy (2kW, 1200 V, 80 A). Maksymalnie do 54 kW, do 1200 V, do 2400 A.

Karta katalogowa

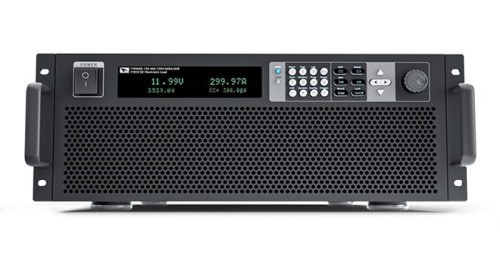

Przegląd Serii IT8900G/L

Elektroniczne obciążenie DC serii IT8900G/L o wysokiej prędkości i dużej mocy charakteryzuje się szybkim wzrostem i spadkiem prądu oraz możliwością obciążenia niskim napięciem. Posiada trzy zakresy napięcia: 150V, 600V, 1200V, a maksymalna moc wynosi od 2 kW do 54 kW dla pojedynczej jednostki.

Urządzenie posiada szerokozakresową konstrukcję, niezależne sterowanie jednostką nadrzędną. Ponadto obsługuje równoległe połączenie master-slave, a maksymalna moc może zostać zwiększona do 600 kW. Charakteryzuje się wysoką gęstością mocy, tylko jednostka o wysokości 4U może dostarczyć 6 kW. IT8900G/L posiada do 8/4 trybów pracy z trybem dynamicznym, testem OCP, OPP, testem automatycznym i testem baterii. Posiada wbudowane interfejsy CAN, LAN, GPIB, USB, RS232 i analogowe itp. oraz pełną ochronę. IT8900G/L może być stosowany do testowania akumulatorów EV, zasilaczy A/D, zasilaczy serwerowych, stosów ładowania DC, ładowarek pokładowych (OBC), silników przemysłowych, ogniw paliwowych, energoelektroniki i innych produktów energoelektronicznych.

Seria IT8900G/L

Kluczowe cechy

• Maksymalna moc pojedynczej jednostki: 2-54 kW
• Zakres napięcia: 150 V/ 600 V/ 1200 V
• Zakres prądu: Moduł 4U do 600 A, sterowanie równoległe master/slave, rozszerzenie mocy do 600 kW
• Wiele trybów pracy: CC, CV, CR, CP, CC+CV, CV+CR, CR+CC, CP+CC (* Seria IT8900L obsługuje tylko CC, CV, CR, CP)
• Szybki wzrost i spadek prądu oraz tryb dynamiczny 30 kHz (*30 kHz tylko dla modeli serii G 150 V)
• Regulowana prędkość pętli CV w celu dopasowania do różnych źródeł zasilania
• Niskie napięcie i wysokie obciążenie prądowe, rezystancja wewnętrzna około 0,7 mΩ
• Wysoka częstotliwość próbkowania napięcia i prądu 500 kHz
• Pomiar czasu, test rozładowania akumulatora
• Symulacja zwarcia, funkcja automatycznego testu
• Miękkie włączanie, miękkie wyłączanie, aby zapobiec wahaniom napięcia podczas włączania/wyłączania
• Programowanie listy kontroli taktowania, test OCP/OPP
• I-monitor
• Wbudowany LAN, USB, RS232, GPIB, CAN, zewnętrzny analog
• Bardzo dokładny pomiar napięcia i prądu
• Obsługa OVP, OCP, OPP, OTP, ochrona przed oscylacją prądu, ograniczenie prądu, ograniczenie mocy, ochrona przed zablokowaniem wentylatora, alarm odwrotny itp.
• Funkcja pamięci awarii zasilania, pojemność pamięci 100 grup
• Niezależne sterowanie przez moduł master, łatwa konserwacja i instalacja

Zastosowanie elektronicznego obciążenia DC serii IT8900G/L

• Testowanie zasilaczy serwerowych, zasilaczy UPS wysokiego napięcia i zasilaczy komunikacyjnych
• Testowanie wirtualnych obciążeń dla naturalnych źródeł energii (panele słoneczne, generacja energii wiatrowej)
• Testowanie modułów DC-DC, AC-DC i innych komponentów energoelektronicznych
• Testy rozładowania ogniw paliwowych, akumulatorów zasilających i akumulatorów ołowiowych
• Test starzenia bezpieczników i przekaźników
• Inteligentna produkcja, testowanie bezpieczeństwa silników przemysłowych (np. bezzałogowych ciężarówek, robotów itp.)
• Testowanie ładowarek DC, ładowarek pokładowych, elektroniki zasilającej itp.
