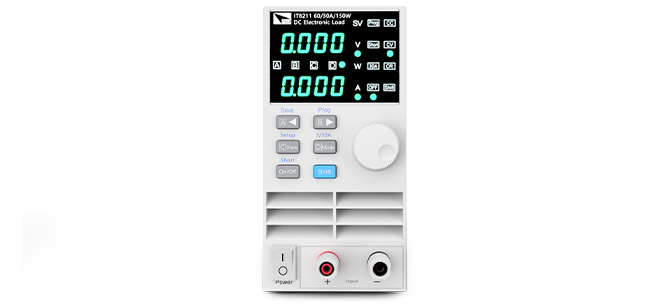

ITECH IT8211 - obciążenie elektroniczne DC w wykonaniu ekonomicznym (150 W, 60 V, 30 A) seria IT8211
Opis
Laboratoryjne obciążenie elektroniczne DC IT8211 w wykonaniu ekonomicznym, własności:
• Obciążenie elektroniczne o niewielkich rozmiarach, z cyfrowym sterowaniem
• Napięcie wejściowe stałe (DC) ustawiane w zakresie od 0 V do 60 V
• Dwa podzakresy ustawiania prądu wejściowego: od 0 do 3 A i od 0 do 30 A
• Maksymalna moc wejściowa 150 W
• Pomiar prądu na dwóch podzakresach: od 0 A do 3 A i od 0 A do 30 A, z rozdzielczością równą odpowiednio 1 mA i 10 mA
• Pomiar napięcia na dwóch podzakresach: od 0 V do 10 V i od 0 do 60 V, z rozdzielczością równą odpowiednio 1 mV i 10 mV
• Pomiar mocy na trzech podzakresach: od 0 W do 10 W, od 10 W do 99 W i od 100 W do 150 W, z rozdzielczością równą odpowiednio 1 mW, 10 mW i 100 mW
• Funkcja symulacji stanu zwarcia na wyjściu obiektu pomiarowego
• Trzy tryby pracy przy stałym prądzie (CC), stałym napięciu (CV) i stałej rezystancji (CR)
• Czytelny, zielony wyświetlacz typu LED o dużej jaskrawości
• Możliwość włączania i wyłączania stopnia wyjściowego obciążenia
• Ochrona przed nadmiernym wzrostem: prądu (OCP), napięcia (OCV) oraz mocy (OCP)
• Pamięć ustawień mieszcząca 40 grup liczących po 4 podgrupy ustawień początkowych prądu, napięcia lub rezystancji
• Tryb Listy programowania arbitralnego przebiegu prądu obciążenia, z pamięcią 4 zestawów przebiegów liczących po 25 kroków
- Możliwość wyboru i ustawienia w trybie Listy liczby kroków (od 0 do 99), trybu zbierania danych (CC, CV lub CR), czasu opóźnienia (od 0,4 s 25 s) oraz wartości granicznych (górnej i dolnej) napięcia i prądu wejściowego
• Wysoka niezawodność, łatwość obsługi
• Szybkie wprowadzanie danych przy użyciu obrotowego enkodera
• Dźwiękowa sygnalizacja potwierdzania czynności naciśnięcia przycisku
• Wyświetlanie jednoczesne bieżącego napięcia oraz prądu, a po włączeniu funkcji przeglądania - ustawień wartości napięcia, prądu i rezystancji, a ponadto bieżącej mocy
• Możliwość zainstalowania w regale standardu 19 cali
Zastosowania
Laboratoria, testy starzeniowe, edukacja, linie produkcyjne, kontrola jakości itd.
Tryby pracy
|
Tryb stałego prądu (CC) |
 |
Akcesoria opcjonalne
IT-E152 - zestaw do montażu w regale,
IT-E30312-YY - komplet przewodów pomiarowych zakończonych po obu stronach konektorami widełkowymi (czerwony i czarny, 30 A/1,2),
IT-E30320-YY - komplet przewodów pomiarowych zakończonych po obu stronach konektorami widełkowymi (czerwony i czarny, 30 A/2 m).
Dane techniczne laboratoryjnego obciążenia elektronicznego DC IT8211
| Wartości znamionowe (od 0 °C do 40 °C) |
Napięcie wejściowe | od 0 V do 60 V | |
| Prąd wejściowy | od 1 mA do 30 A | ||
| Moc wejściowa | 150 W | ||
| Stabilizacja od zmian obciążenia | Podzakres | Dokładność | Rozdzielczość |
| od 0 V do 10 V | ±(0,05% + 0,1% w.p.) | 1 mV | |
| od 0 V do 60 V | ±(0,05% + 0,1% w.p.) | 10 mV | |
| od 0 A do 3 A | ±(0,1% + 0,1% w.p.) | 1 mA | |
| od 0 A do 30 A | ±(0,1% + 0,15% w.p.) | 10 mA | |
| Stabilizacja w trybie stałego napięcia (CV) | od 0,1 V do 60 V | ±(0,05% + 0,1% w.p.) | 10 mV |
| Stabilizacja w trybie stałego prądu (CC) | od 0 A do 3 A | ±(0,1% + 0,1% w.p.) | 1 mA |
| od 0 A do 30 A | ±(0,1% + 0,15% w.p.) | 10 mA | |
| Stabilizacja w trybie stałej rezystancji (CR) (Uwe ≥ 10% w.p.)(Iwe ≥ 10% w.p.) |
od 0,1 Ω do 10 Ω | ±(1% + 0,8% w.p.) | 0,001 Ω |
| od 10 Ω do 99 Ω | ±(1% + 0,8% w.p.) | 0,01 Ω | |
| od 100 Ω do 999 Ω | ±(1% + 0,8% w.p.) | 0,1 Ω | |
| od 1 kΩ do 4 kΩ | ±(1% + 0,8% w.p.) | 1 Ω | |
| Pomiar prądu | od 0 A do 3 A | ±(0,1% + 0,1% w.p.) | 1 mA |
| od 0 A do 30 A | ±(0,1% + 0,15% w.p.) | 10 mA | |
| Pomiar napięcia | od 0 V do 10 V | ±(0,05% + 0,1% w.p.) | 1 mV |
| od 0 V do 60 V | ±(0,05% + 0,1% w.p.) | 10 mV | |
| Pomiar mocy | od 0 W do 10 W | ±(1% + 0,5% w.p.) | 1 mW |
| od 10 W do 99 W | ±(1% + 0,5% w.p.) | 10 mW | |
| od 100 W do 150 W | ±(1% + 0,5% w.p.) | 100 mW | |
| Wymiary | 88 (długość) x 175 (wysokość) x 282 (szerokość) [mm] | ||
