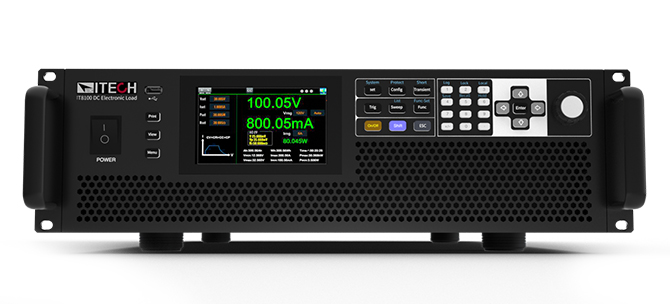

ITECH IT8164A-150-5400 – ultradynamiczne obciążenie elektroniczne prądu stałego o dużej mocy (zaawansowane) 64.8 kW –150 V, 5400 A, wysokość 27U

Przegląd serii

Seria IT8100A – ultradynamiczne obciążenia elektroniczne prądu stałego o dużej mocy z wbudowaną analiza EIS.
Seria IT8100A stanowi nową generację graficznie programowalnych obciążeń elektronicznych. Zaawansowany ekran dotykowy i intuicyjny interfejs graficzny umożliwiają szybką konfigurację parametrów i łatwą edycję przebiegów, co znacznie zwiększa użyteczność i wydajność. Zaprojektowany z myślą o ultra wysokiej gęstości mocy, IT8100A dostarcza do 7,2 kW w kompaktowej obudowie 3U (model 150 V) i może być skalowany do 1,8 MW poprzez równoległe połączenie typu master-slave za pomocą światłowodów, spełniając wymagające wymagania testów wysokiego napięcia i wysokiego prądu.

Dostępna w zakresach 60 V, 150 V, 600 V i 1200 V, z mocą samodzielną od 2 kW do 86,4 kW, seria charakteryzuje się szybkimi szybkościami narastania prądu i wszechstronnymi trybami pracy — w tym funkcjami dynamicznymi, sekwencyjnymi i zaawansowanymi funkcjami obciążania — zapewniając wyjątkową wydajność w zastosowaniach takich jak zasilacze serwerów Al, moduły mocy, ogniwa paliwowe, stacje ładowania pojazdów elektrycznych, panele słoneczne i elektronika mocy.

Kluczowe cechy

• Ekran dotykowy z trybami pomiaru / oscyloskopu / rejestracji danych
• Zakres napięcia: 60 V, 150 V, 600 V, 1200 V
• Wysoka gęstość mocy: 3U 7,2 kW (150 V), 3U 6 kW (600 V i 1200 V)
• Maksymalna moc szafy 37U: 86,4 kW (150 V), 72 kW (600 V i 1200 V)
• Optyczne połączenie równoległe typu master-slave, do 1,8 MW (150 V) / 1,5 MW (600 V i 1200 V)
• Trójzakresowa konstrukcja V/I zapewniająca pełny zakres precyzji
• Wysoka dynamiczna szybkość narastania prądu do 150 A/μs na jednostkę
• Minimalne napięcie robocze: 0,24 V przy 2400 A
• Minimalny interwał próbkowania w trybie oscyloskopu: 2 μs
• Standardowe interfejsy: USB / LAN / CAN
• Opcjonalne interfejsy: GPIB (IT-E176) / RS232 i analogowy (IT-E177)
• Podstawowe tryby obciążenia: CC / CV / CP / CR
• Połączone tryby obciążenia: CC+CR / CR+CV / CC+CV / CP+CV / CC+CR+CV+CP
• Zaawansowany tryb obciążenia: CE/CC sinusoidalny/CC impulsowy/tryb tabelaryczny
• Dynamiczny tryb obciążenia z szybkością narastania do 150 A/μs
• Częstotliwość przejściowa do 50 kHz
• Tryby LIST / OCP / OPP / Rozładowanie akumulatora / Zwarcie
• Funkcja przebiegu definiowana przez użytkownika do symulacji złożonych profili obciążenia
• 1,5-krotna zdolność do krótkotrwałego przeciążenia (≤60 s, Ta ≤ 25°C)
• 4-krotna zdolność do przeciążenia przejściowego (≤1 ms, Ta ≤ 25°C)
• Wbudowane tryby sekwencyjne i przemiatania
• Wbudowana analiza EIS z bezpośrednim generowaniem wykresów Bodego i Nyquista
• Wbudowane zaciski DVM o rozdzielczości 5½ cyfry

  Przegląd podstawowych parametrów obciążeń elektronicznych DC serii IT8100A

Funkcje i zalety

Graficzny ekran dotykowy

Seria IT8100A/E oferuje wszechstronną obsługę i funkcje, umożliwiając szybkie i wygodne sterowanie za pomocą 5-calowego ekranu dotykowego, klawiatury oraz pokrętła. Ustawienia parametrów i wyniki pomiarów są wyświetlane bezpośrednio, a dwujęzyczny interfejs (chińsko-angielski) oraz konstrukcja zorientowana na użytkownika pozwalają sprostać różnorodnym wymaganiom testowym.

Szybkie obciążenie dynamiczne

Wraz z szybkim rozwojem technologii AI obciążenia serwerów AI często się zmieniają, co wymaga szybszej odpowiedzi przejściowej od systemów zasilania. Oznacza to również, że testy obciążeniowe muszą dokładnie symulować te wysokoczęstotliwościowe zmiany obciążenia dynamicznego. Seria IT8100A/E oferuje możliwości obciążenia dynamicznego do 50 kHz, w tym dynamiczne obciążenie prądowe (CCD) i dynamiczne obciążenie rezystancyjne (CRD). Szybkość narastania prądu może osiągnąć nawet 150 A/μs na jednostkę, przy minimalnym czasie reakcji wynoszącym 8 μs, co spełnia wymagania dotyczące szybkich testów reakcji przejściowej zasilaczy impulsowych.

Przebiegi zdefiniowane przez użytkownika

Szybkie obciążenia elektroniczne prądu stałego serii IT8100A/E oferują funkcję przebiegów prądowych zdefiniowanych przez użytkownika. Użytkownicy mogą importować do urządzenia zarejestrowane dane rzeczywistych przebiegów prądowych lub własnoręcznie edytowane przebiegi prądowe za pomocą pamięci USB podłączonej do panelu przedniego w celu ich odtworzenia i symulacji. Ta funkcja dostosowywania przebiegów pozwala użytkownikom zaoszczędzić na kosztach kart akwizycji danych (DAQ) lub generatorów przebiegów.

Tryb rozładowywania akumulatora

Obciążenia elektroniczne serii IT8100A/E oferują funkcję rozładowywania akumulatora, obsługując tryby prądu stałego, stałej rezystancji i stałej mocy. Mogą pracować zarówno pod obciążeniem stałym, jak i dynamicznym, aby sprostać różnorodnym potrzebom testowym. Użytkownicy mogą zdefiniować warunki przerwania rozładowania, w tym napięcie, pojemność i czas, przy czym rozładowanie zatrzymuje się po spełnieniu dowolnego z tych warunków. Podczas testów napięcie akumulatora, czas i pojemność rozładowana mogą być wyświetlane w czasie rzeczywistym.
