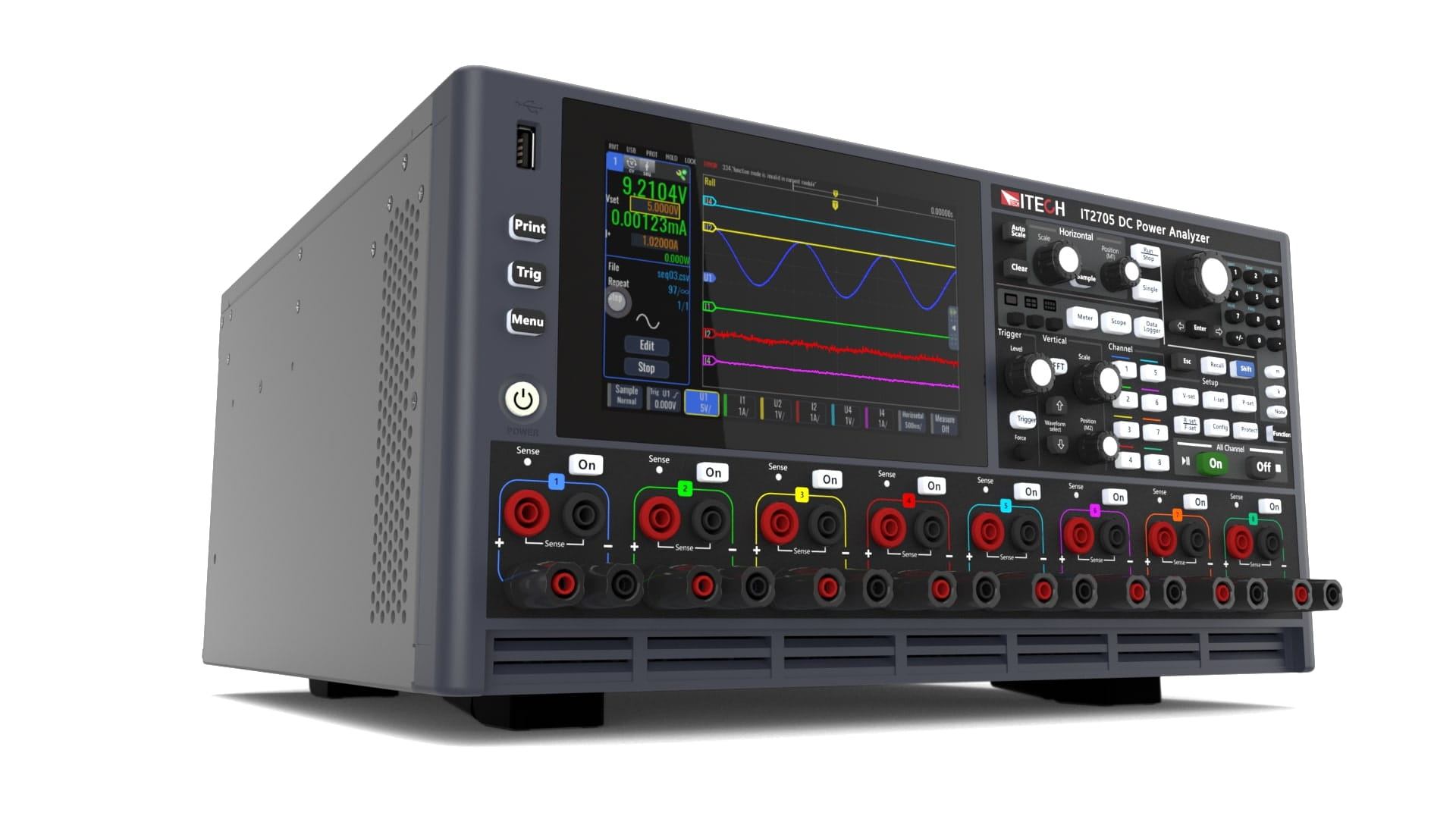

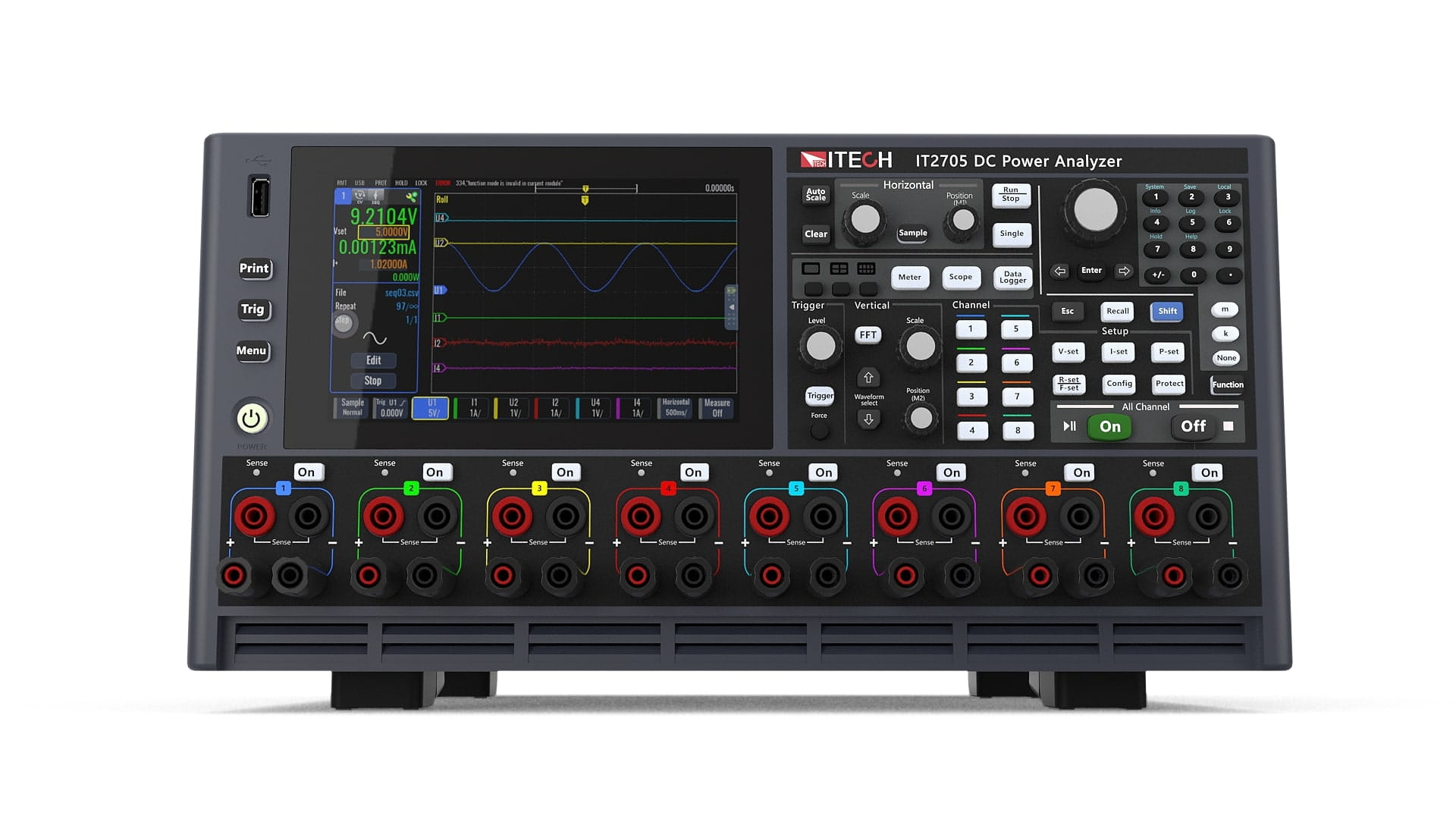

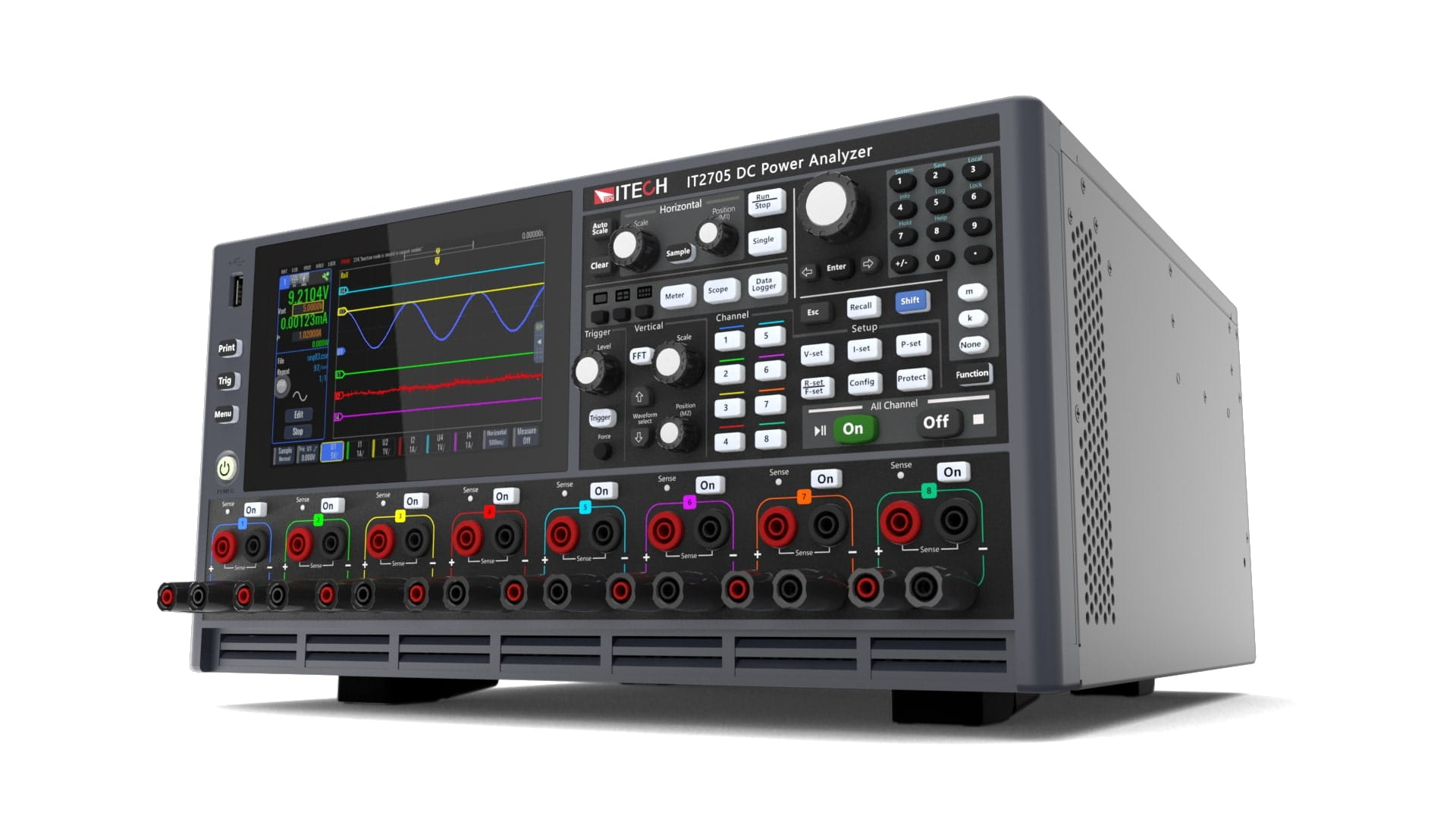

ITECH IT2705 Wielokanałowy Modułowy Analizator mocy DC

Karta katalogowa

Przegląd produktu

IT2705 to wysoce zintegrowana modułowa platforma do analizy mocy DC przeznaczona do testowania akumulatorów, opracowana w oparciu o szeroko zakrojone badania nad źródłami zasilania. Łączy w sobie zasilanie prądem stałym, obciążenia elektroniczne i generator przebiegów arbitralnych z intuicyjnym graficznym interfejsem użytkownika, obsługuje funkcję próbkowania oscyloskopowego i rejestrowania danych, umożliwiając tworzenie złożonych testów bez konieczności dodatkowego programowania. Model IT2705 obsługuje różne moduły funkcjonalne, w tym moduły zasilania prądem stałym, moduły zasilania dwukierunkowego, obciążenia regeneracyjne i moduły SMU, o zakresie mocy od 20 W do 500 W, i może być skonfigurowany z maksymalnie 8 kanałami. Może być stosowany do testowania urządzeń IoT, chipów, elektroniki samochodowej, inteligentnych urządzeń do noszenia itp. Pomaga inżynierom w dogłębnej analizie dynamicznych przebiegów, natychmiastowych reakcji i kluczowych charakterystyk elektrycznych, poprawiając wydajność i dokładność testów.

Kluczowe cechy

• Mainframe o wysokości 5U z możliwością zainstalowania do 8 modułów (w zależności od mocy), oddzielne sterowanie i izolacja między kanałami.
• Obsługuje 20 modułów (w tym źródła prądu stałego, obciążenia elektroniczne, zasilacze dwukierunkowe, SMU).
• Obsługuje połączenie równoległe typu master-slave między 2 modułami w celu zwiększenia mocy*1.
• Graficzny interfejs obsługi z menu z przewodnikiem, znacznie zwiększający łatwość użytkowania.
• 7-calowy kolorowy wyświetlacz, obsługuje wyświetlanie i analizę przebiegów napięcia, prądu i mocy w czasie rzeczywistym.
• Obsługuje programowanie LIST, edycję sekwencji, testowanie/emulację baterii, definiowane przez użytkownika przebiegi i skanowanie korekcyjne itp.

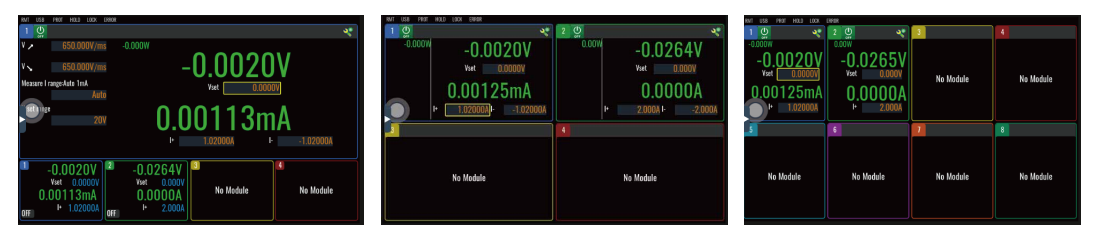

• Elastyczne tryby wyświetlania: miernik / oscyloskop / rejestrator danych
• Analiza impedancji elektrochemicznej EIS: IT27814 z wbudowaną funkcją EIS, automatycznie generujący wykresy Nyquista i Bode'a.
• Minimalny interwał rejestrowania danych wynoszący 20 μs
• Obsługa sterowania przez Internet, umożliwiająca pełną funkcjonalność za pośrednictwem standardowej przeglądarki

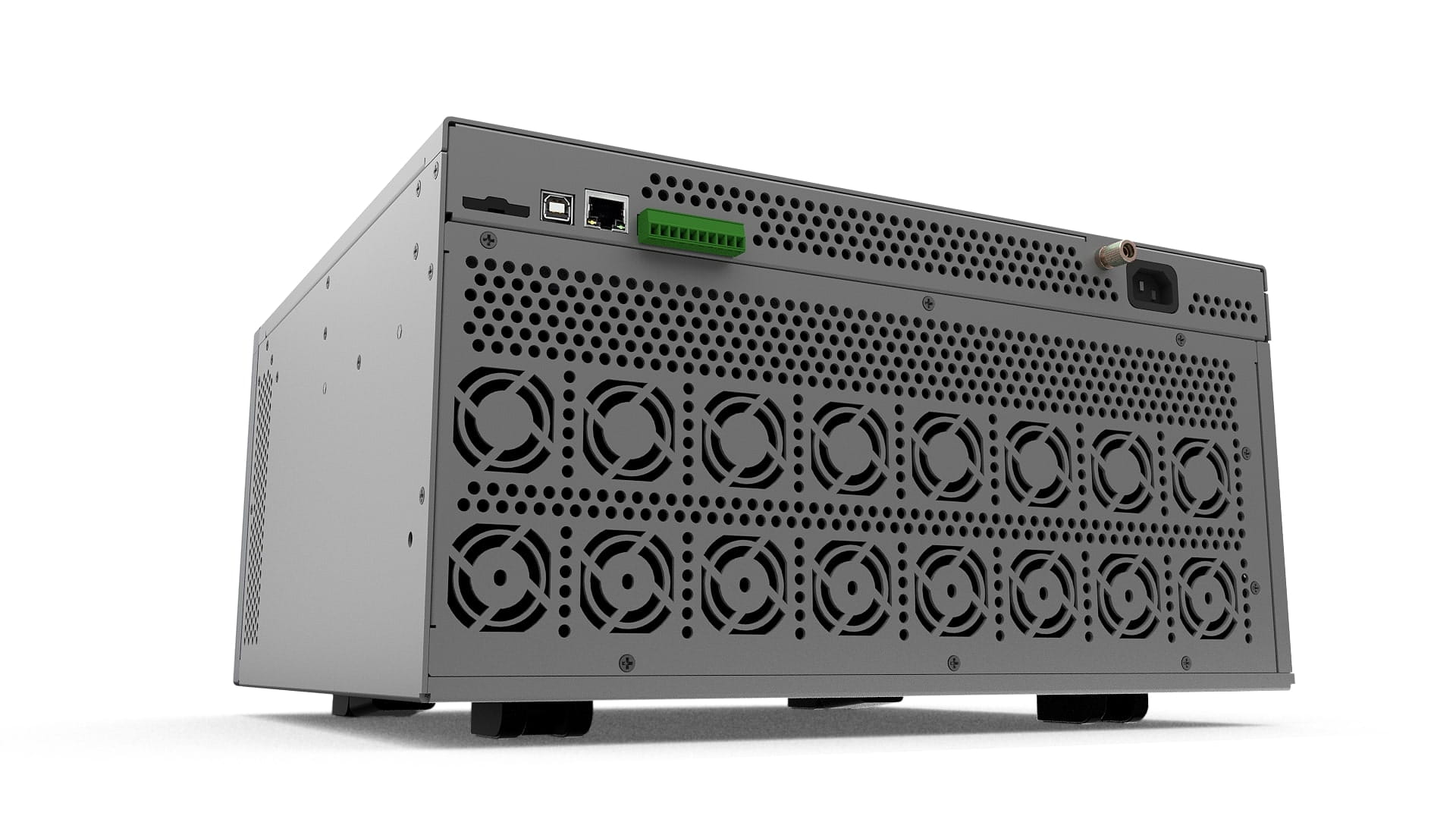

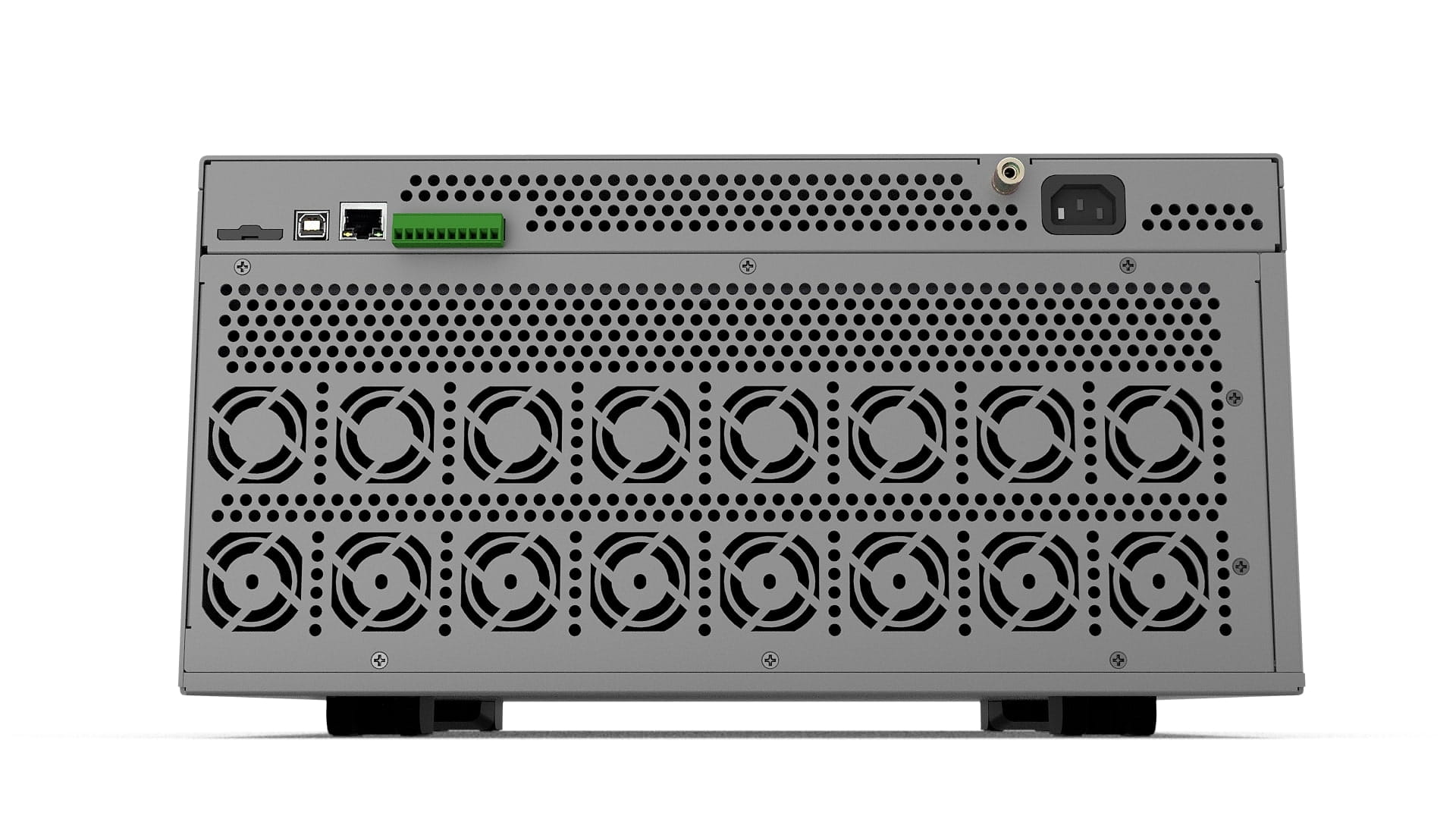

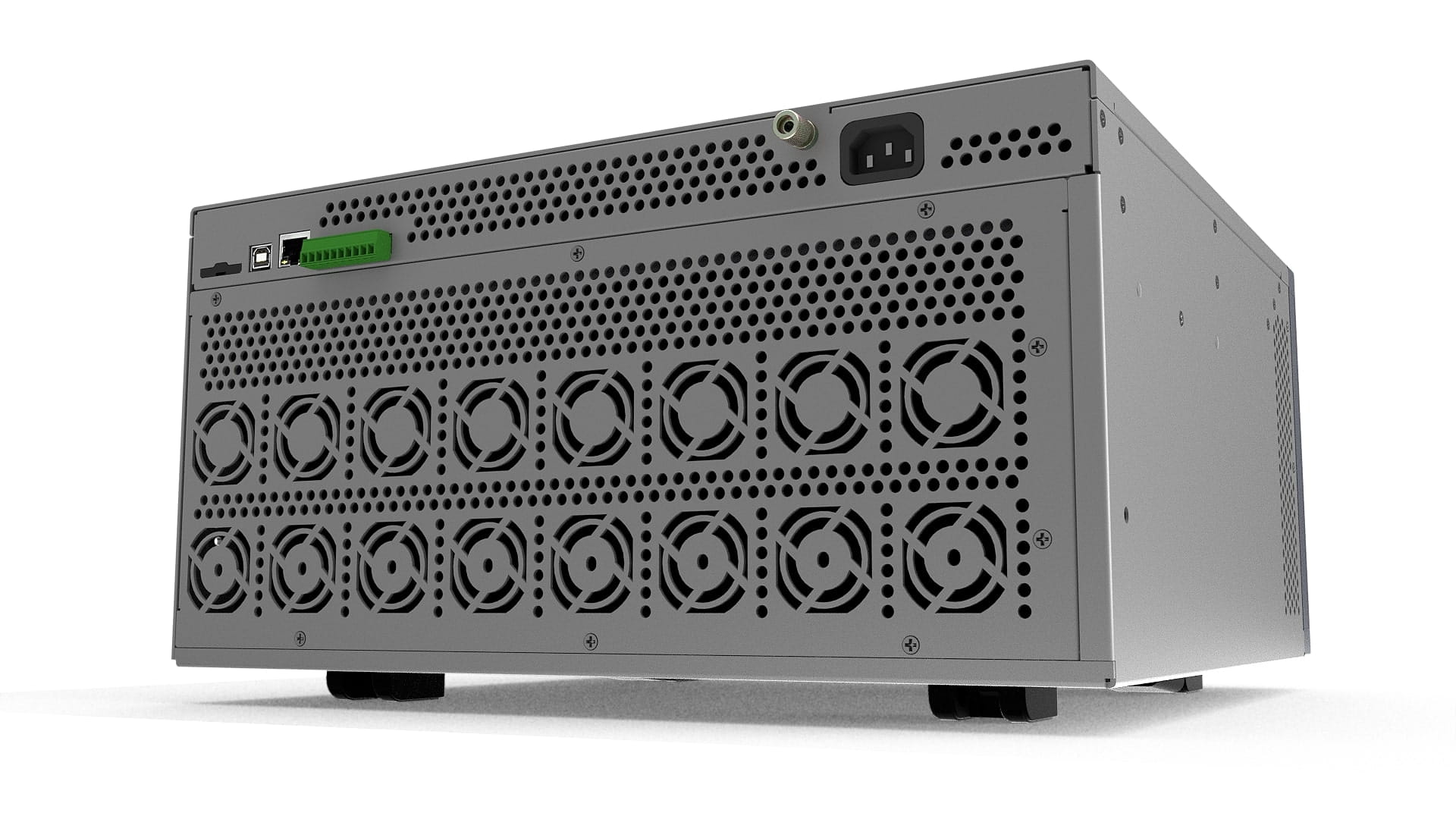

• Standardowe interfejsy: USB / LAN / CAN / digital IO, z bezpłatnym oprogramowaniem sterującym PV2700 w zestawie
  *1 IT27814/IT27814E można podłączyć równolegle tylko w trybie CC.

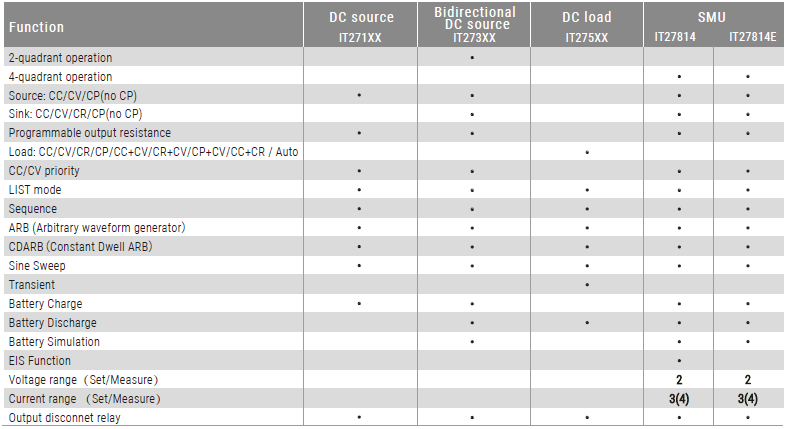

Porównanie modułów do modelu IT2705 (5U)

Scope view

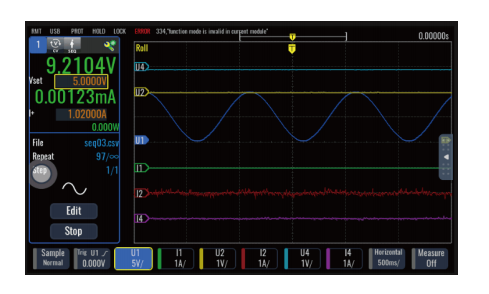

Wszystkie moduły IT2705 są wyposażone w próbkowanie oscyloskopowe o częstotliwości do 200 kHz, obsługujące monitorowanie w czasie rzeczywistym przebiegów napięcia, prądu i mocy badanego urządzenia (DUT) o dużej szerokości pasma. Nie są wymagane żadne zewnętrzne sondy prądowe, cęgierki prądowe ani sondy napięciowe, co pozwala na pełne uchwycenie przejść przejściowych podczas włączania/wyłączania zasilania, przełączania obciążenia i zakłóceń. Znacznie upraszcza to testowanie i poprawia wydajność analizy. Dodatkowo panel przedni IT2705 jest wyposażony w przyciski sterujące oscyloskopem (w tym wyzwalacz, pojedyncze przechwytywanie, uruchomienie/zatrzymanie, regulacja podstawy czasu itp.), dzięki czemu debugowanie jest bardziej intuicyjne i wydajne.

Tryb Arb

Dostępnych jest wiele wbudowanych standardowych typów przebiegów, w tym sinusoidalne, impulsowe, trapezowe, wykładnicze, schodkowe, rampowe, schodkowe oraz przebiegi zdefiniowane przez użytkownika (obsługujące import danych do 128 punktów). Funkcja ARB jest szeroko stosowana w symulacji warunków pracy baterii, testowaniu stabilności DC-DC, analizie zachowania aktywacji urządzeń komunikacyjnych itp.

Symulacja baterii

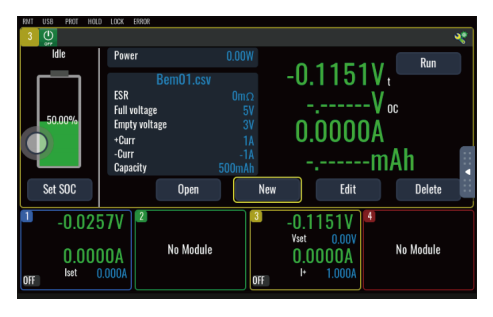

• Moduły IT273XX / IT278XX obsługują funkcję symulacji akumulatorów, dokładnie odtwarzając zachowanie napięcia i prądu rzeczywistych akumulatorów w różnych stanach naładowania (SOC). Użytkownicy mogą ustawić kluczowe parametry baterii, takie jak napięcie w obwodzie otwartym, rezystancja wewnętrzna i pojemność. System dynamicznie dostosowuje napięcie wyjściowe w oparciu o aktualne zapotrzebowanie badanego urządzenia (DUT), symulując rzeczywisty proces ładowania/rozładowania baterii. W porównaniu z prawdziwymi bateriami symulator oferuje wyższą powtarzalność, dzięki czemu nadaje się szczególnie do takich zastosowań, jak opracowywanie urządzeń zasilanych bateryjnie, walidacja układów scalonych do zarządzania zasilaniem i inne.

Darmowe oprogramowanie PC

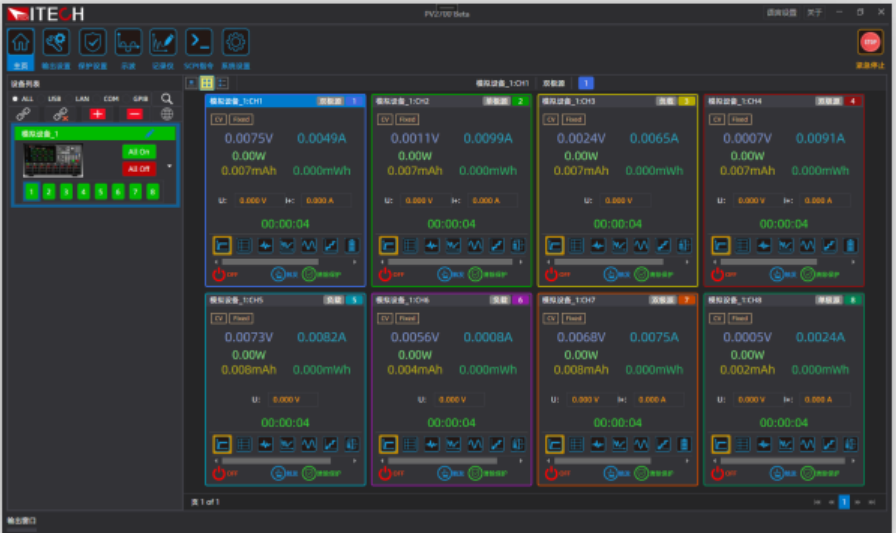

IT2700 jest dostarczany z bezpłatnym oprogramowaniem PV2700 i funkcjami sterowania przez Internet. Oba obsługują system operacyjny Windows 11. Interfejs graficzny jest bardziej intuicyjny. Korzystanie z oprogramowania komputera hosta jest wygodniejsze do wyświetlania oscyloskopu, wyświetlania zapisu danych, symulacji akumulatora i edycji różnych złożonych przebiegów.
