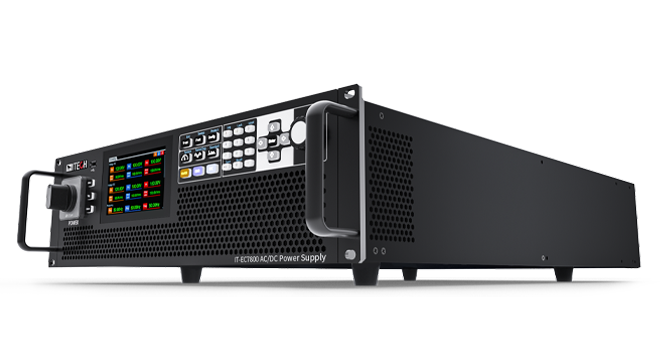

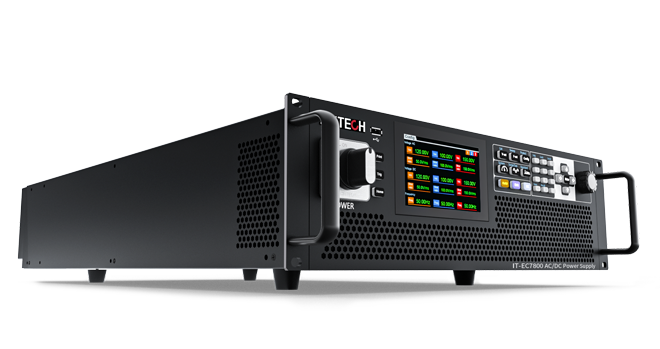

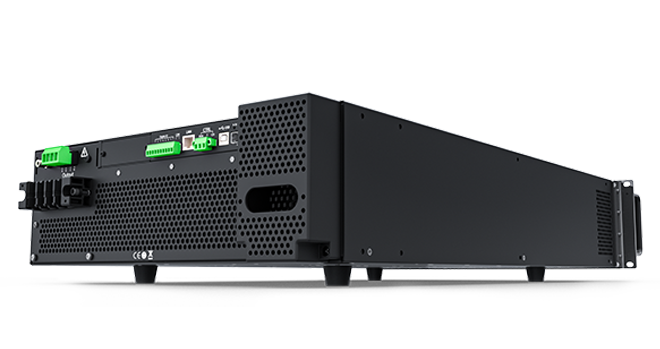

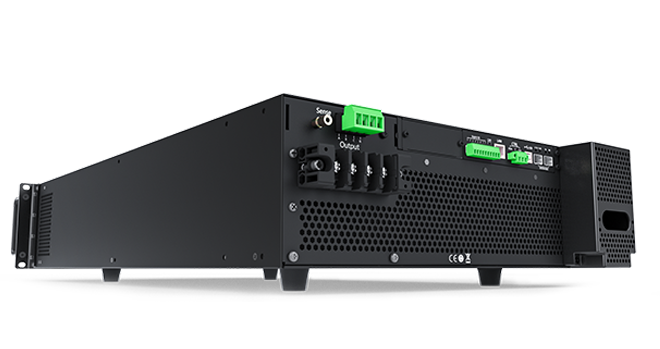

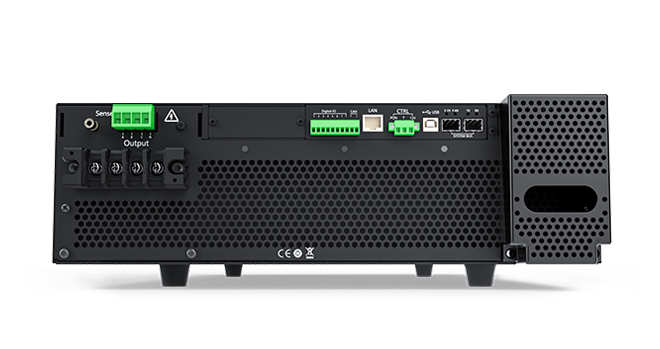

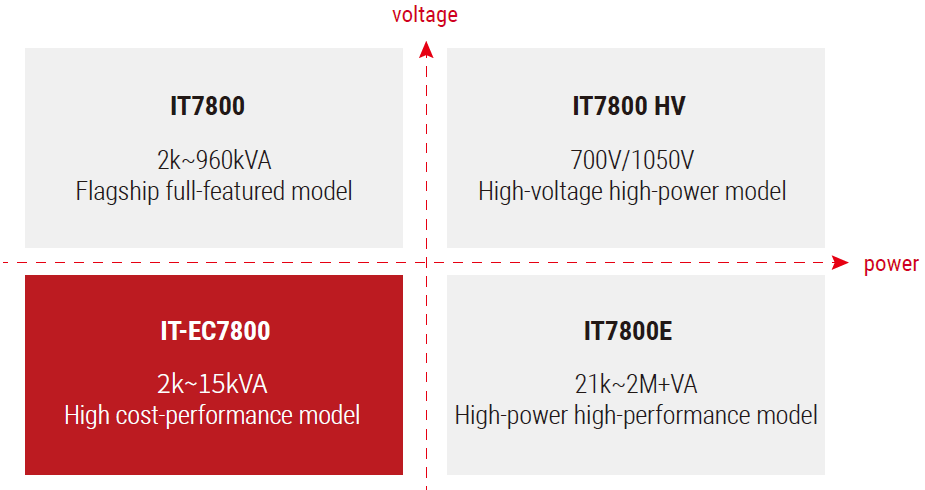

ITECH IT-EC7804-350-20U Programowalny zasilacz AC/DC (4kVA, 350V, 20A) seria IT-EC7800

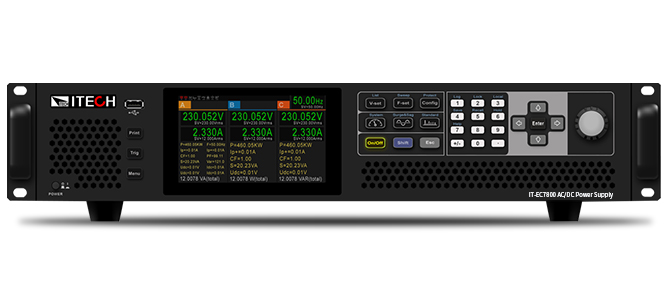

Intuicyjny ekran dotykowy Przyrządy serii IT-EC7800 wyposażono w nowo zaprojektowany ciekłokrystaliczny ekran dotykowy, graficzny interfejs użytkownika o prostej i intuicyjnej obsłudze oraz klawiaturę z pokrętłem, które pozwalają użytkownikowi bezpośrednio i szybko prowadzić testy. Użytkownik interfejsu może wybierać różne style wyświetlania, dostosowywać do własnych wymagań typy wyświetlanych parametrów i miejsca ich wyświetlania na stronie. Ustawienia przyjazne dla użytkownika pozwalają spełnić różne potrzeby pomiarowe. Na ekranie przyrządu mogą być wyświetlane w czasie rzeczywistym krzywe napięcia i prądu, maksymalnie 6 przebiegów. Użytkownik może natychmiast je analizować (bez potrzeby używania do tego zewnętrznego oscyloskopu), a następnie wprowadzać do pamięci przyrządu.

Zastosowanie: testowanie wyrobów o własnościach indukcyjnych, pojemnościowych oraz rezystancyjnych

Gdy testuje się produkty o charakterze indukcyjnym, pojemnościowym lub rezystancyjnym, to ma się do czynienia z pewnymi charakterystykami opóźnień lub wyprzedzeń fazowych napięcia względem prądu.

Używając do testów zasilaczy serii IT-EC7800, można nie tylko wyświetlać dane w czasie rzeczywistym, lecz również wybierać na ekranie potrzebny przebieg w celu jego obserwacji. Korzystając ze skrótów klawiszowych, można też szybko zapisać wyświetlony obraz na nośniku pamięci lub w urządzeniu peryferyjnym. Własność ta przydaje się przy późniejszym analizowaniu danych i przebiegów, zwiększając łatwość i efektywność użytkowania sprzętu.

Aplikacja: test urządzenia zasilania bezprzerwowego (UPS)
• Norma pomiarowa: YD-T 1095-2018
• Sprzęt użyty do testu: programowany zasilacz AC/DC dużej mocy serii IT7800E, obciążenie elektroniczne AC/DC serii IT8600
• Treść testu: Ustawić wejściowe napięcie przemienne i zmieniać je w przedziale wyspecyfikowanym przez ww. normę, aby stwierdzić, czy UPS spełnia określone wymagania przy zmianach napięcia wejściowego.

Tryby pracy AC, DC, AC+DC i DC+AC
Seria IT-EC7800 obsługuje cztery tryby wyjściowe: AC, DC, AC+DC i DC+AC, oferując zarówno czyste wyjścia AC, jak i DC, oraz umożliwiając wyjście AC z przesunięciem DC lub wyjście DC z tętnieniem przy użyciu trybów AC+DC lub DC+AC, zapewniając w ten sposób inżynierom szerszy zakres zastosowań testowych.

W pierwszym rzędzie kolejno: przebieg przemienny (AC), przebieg stały (DC) oraz przebieg przemienny o napięciu 45 V z nałożoną składową stałą równą 10 V
W drugim rzędzie kolejno: przebieg stały o napięciu 50 V z nałożonymi sinusoidalnymi tętnieniami o napięciu 5 V i częstotliwości 1000 Hz; przebieg stały o napięciu 50 V z nałożonym przebiegiem tętnień o kształcie prostokątnym, napięciu równym 5 V i częstotliwości 1000 Hz; przebieg stały o napięciu 50 V z nałożonym przebiegiem tętnień o kształcie trójkątnym o napięciu równym 5 V i częstotliwości 1000 Hz

Tryby listy (LIST) Seria IT-EC7800 zapewnia prosty i wydajny sposób osiągania stopniowych lub ciągłych zmian parametrów wyjściowych poprzez tryby LIST, SWEEP oraz SURGE & SAG. Parametry wyjściowe, takie jak amplituda napięcia, częstotliwość, faza i przebieg, mogą być wyzwalane za pomocą wewnętrznych lub zewnętrznych sygnałów przyrządu, umożliwiając symulację zjawisk związanych z zasilaniem, takich jak chwilowe przerwy w dostawie prądu, przepięcia i warunki narastania napięcia.

Aplikacja: symulacja odtwarzania sieci zasilającej Użytkownicy mogą korzystać z panelu lub sterowania programowego serii IT-EC7800 w celu edycji i symulacji różnych warunków zakłóceń zasilania.

Aplikacja: Symulowanie krótkiej przerwy w zasilaniu Przyrządy serii IT-EC7800 mogą też efektywnie symulować różne sytuacje przerw w zasilaniu.

Wyprowadzanie jednofazowe, trójfazowe i przy odwróconej kolejności faz
Zasilacze serii IT7800E oferują swoim użytkownikom szereg trybów wyprowadzania sygnału, w tym jednofazowego, trójfazowego i z odwróconą kolejnością faz, które mogą oni wybierać z menu wyświetlanego na płycie przedniej. Użytkownicy korzystając natomiast z programowania, mogą symulować asymetrię w sieci trójfazowej, asymetrię harmonicznych w sieci trójfazowej, test braku fazy, połączenie o odwrotnej kolejności faz i inne testy zapewniające elastyczność i pokrycie dużej liczby zastosowań. Jednocześnie tryb "rewersyjny" umożliwia wykonanie testu wysokonapięciowego. Napięcie takiego testu może zostać zwiększone dwukrotnie przy mocy wyprowadzanej przez zasilacz pozostającej na poziomie 2/3 mocy znamionowej. Na przykład, jeśli po wybraniu trybu "rewersyjnego" napięcie ustawi się na 350 V, to wtedy bieżące napięcie będzie mogło osiągnąć wartość 700 V.

Aplikacja: test symulacji zasilacz lotniczy, test parametrów charakterystycznych zasilacza
Gdy testuje się produkty o charakterze indukcyjnym, pojemnościowym czy rezystancyjnym, to w przypadku testowania systemu zasilania samolotu test taki staje nabiera znaczenia, gdyż gwarantuje bezpieczeństwo lotu. Charakterystyki statyczne zasilacza określają, czy zasilacz może zapewniać wymaganą ilość energii elektrycznej wyprowadzaną w statycznych warunkach normalnych, nienormalnych i sytuacjach krytycznych.

Wbudowane przebiegi
Użytkownik zasilacza serii IT-EC7800 może korzystać z przebiegów różnego typu wbudowanych na stałe w pamięć tych przyrządów takich, jak m.in. przebieg sinusoidalny, piłokształtny, trójkątny, kwadratowy, trapezoidalny i obcięty. Użytkownik może przywołać wybrany przebieg w menu i wyświetlić go na ekranie zasilacza.

Użytkownik może też dokonać edycji przebiegu w trybie "indywidualnym" interfejsu, aby następnie móc symulować i reprodukować ten przebieg w momencie wystąpienia problemu.

Wbudowanych 30 przebiegów harmonicznych

Analiza i symulacja harmonicznych
Funkcja analizy harmonicznych serii IT-EC7800 obejmuje pomiary harmonicznych napięcia i prądu. W trybie harmonicznych obsługuje pomiar całkowitego zniekształcenia harmonicznego (THD) napięcia/prądu oraz odchylenia fazowego harmonicznych względem fali podstawowej. Umożliwia również pomiary harmonicznych wielokrotnych rzędów, a wyniki są wyświetlane w postaci list, wykresów słupkowych lub diagramów wektorowych, dzięki czemu analiza wyników testów jest bardziej intuicyjna.



Seria IT-EC7800 obsługuje symulację harmonicznych (jednofazowych / trójfazowych / trójfazowych niezrównoważonych) do 50. harmonicznej napięcia.


Rejestrowanie danych Zasilacze serii IT7800E mają własność rejestrowania danych. Ich użytkownik posługując się przymiarem, może obserwować przez określony czas szczegóły trendów lub obserwować dane w określonym momencie na wykresie trendu danych. Może obserwować maksymalnie 6 krzywych. Kolorowy interfejs graficzny zasilacza serii IT7800E zastępuje w pełni ekran tradycyjnego oscyloskopu.

Tryb wzrostów i zapadów
W trybie tym użytkownik zasilacza serii IT7800E może dodać do wyprowadzanego sygnału sinusoidalnego anomalie w postaci wzrostów i zapadów oraz symulować związane z tym fluktuacje napięcia odbiegające od normy, aby móc testować własności testowanego obiektu objawiające się w takich sytuacjach.


Przemiatanie Funkcji przemiatania można używać do testowania sprawności zasilacza impulsowego i pobierania napięcia oraz częstotliwości w punktach mocy maksymalnej. Użytkownik może ustawiać wartości napięć startu, stopu i kroku, częstotliwości startu, stopu i kroku oraz czasu pojedynczego kroku tak, aby napięcie i częstotliwość zasilania sygnału wyprowadzanego w trakcie testu była zmieniana skokowo. Na koniec testu można wyświetlić dane punktu mocy maksymalnej.
